腻子作為(wèi)墙壁装饰的基础材料，主要是用(yòng)来找平墙面，进而使涂料能(néng)展现其完美的装饰效果。但是，腻子施工过程中，如果细节处理(lǐ)不当，会出现腻子层起泡等现象，影响装修效果，那腻子為(wèi)什么起泡？腻子起泡如何解决？

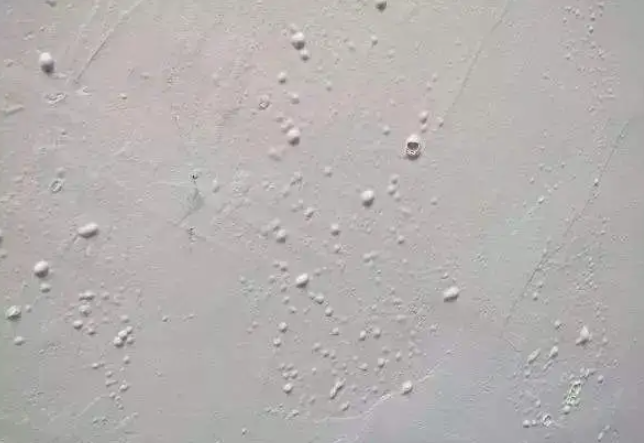

　　腻子起泡的原因有(yǒu)很(hěn)多(duō)，常见的原因如下：

　　1.搅拌不均匀。

　　2.腻子加水过多(duō)，拌得太湿。

　　3.基层含水率过高，同时密度太大或太小(xiǎo)。由于含有(yǒu)丰富的空隙。腻子含水率高，因而不透气，容易使施工过程中，腻子粉层的下部含有(yǒu)空气，不易排出，所以就容易起泡。

　　4.基面存在细小(xiǎo)孔洞，刮涂时腻子粉将孔洞内空气挤压，挤压后的空气反弹变成气泡。

　　5.密封性较好的基面透气性较差。

　　6.单层批刮过厚，腻子层的空气没有(yǒu)完全挤压出来。

　　7.基层过于粗糙，有(yǒu)细小(xiǎo)孔洞。批刮时腻子将孔洞内空气压缩，之后空气压力反弹形成气泡。

　　8.基底过于粗糙，没有(yǒu)打磨平整，腻子施工过程中批墙速度过快，导致腻子粉不均匀引起的。

　　9.耐水涂料、高标号混凝土等密闭性好的基面不透起泡。

　　10.高温施工时腻子易产生气泡。

　　11.基材吸水量过低。导致腻子批刮时相对保水时间过長(cháng)而使腻子在墙上長(cháng)期处于浆料态而不干，使气泡易产生。

　　12.墙面太潮湿的缘故。

　　13.不容易被泥刀(dāo)挤压出！而产生针孔状毛孔，就是為(wèi)什么工程上批刮模板顶比墙體(tǐ)气泡更多(duō)的原因，墙體(tǐ)吸水量大，而模板顶吸水量极低。

　　14.纤维素添加量过大。

　　15.施工一段时间后，才在表面出现的爆裂起泡，主要是搅拌不均匀造成的，浆體(tǐ)中含有(yǒu)来不及溶解的粉状颗粒，施工后，大量吸收水分(fēn)，溶胀形成爆裂。

　　腻子起泡如何解决？腻子起泡的解决方法如下：

　　1.出现大面积起泡的腻子面，用(yòng)铲刀(dāo)直接压破小(xiǎo)泡口，重新(xīn)用(yòng)合适的腻子施刮起泡的面层。

　　2.特别粗糙的墙面，一般底料尽可(kě)能(néng)选择粗的腻子。

　　3.墙面基层清理(lǐ)干净（铲除松动墙面），无油污无尘灰。

　　4.涂界面处理(lǐ)剂1-2遍，增强基层牢固与腻子附着。

　　5.在墙體(tǐ)过分(fēn)干燥或风大光照强烈的环境下，先尽可(kě)能(néng)用(yòng)清水润湿墙面，待墙體(tǐ)无明水之后，进行腻子层的施刮。

　　6.出现大面积起泡的腻子面，用(yòng)铲刀(dāo)直接压破小(xiǎo)泡口，重新(xīn)用(yòng)合适的腻子施刮起泡的面层。

　　7.腻子粉一般在搅拌均匀后，静置10分(fēn)钟左右，让各种成分(fēn)充分(fēn)润湿溶解，然后用(yòng)電(diàn)动搅拌机再次搅拌后上墙。

　　8.腻子施工时应在墙面反复批刮、推碾，让腻子与基层充分(fēn)接触、湿润、渗透、扩散施工第二道或者最后一道面层出现腻子层起泡现象，应在水印消除前用(yòng)刮刀(dāo)进行压泡破除处理(lǐ)，保证腻子面上不出现气泡。

　　9.墙體(tǐ)预前处理(lǐ)：如预制模版墙顶汽泡特别严重的，可(kě)先进行湿水处理(lǐ)让进吸水并排出空气。待干燥后进行界面封底处理(lǐ)，然后进行粗石膏底找平处理(lǐ)，最后批刮腻子，汽泡现象会相对好很(hěn)多(duō)。

　　10.腻子批刮一定不要过厚，腻子的功能(néng)定位：精准装饰找平材料。腻子更多(duō)的是起到与表面乳胶漆连接，同时可(kě)做為(wèi)表面装饰层，批刮过厚容易起泡同时也会造成后期墙體(tǐ)空鼓的机率。

　　11.施工时注意天气，空气湿度达75%以上，墙面含水率达10%以上，避免施工。

　　腻子為(wèi)什么起泡？腻子起泡如何解决？你了解了吗，更多(duō)精彩内容，请关注好度涂料官网。
