真石漆作為(wèi)外墙涂料使用(yòng)率是非常高的，它对外墙的防护效果和装饰效果总體(tǐ)比较好，不过因為(wèi)施工不当等各方面的因素，真石漆施工中也偶有(yǒu)问题出现，今天我们就来了解一下真石漆施工中常见的问题有(yǒu)哪些？应该如何避免？

　　1.流坠（下垂或流挂）

　　现象：涂膜呈部分(fēn)下垂或堆积流挂状态。

　　成因：涂料粘度过低，稀释过度，喷枪在同一部位停留时间过長(cháng)，含水率过高，湿度过大。第一遍料没干透连续厚涂，喷枪施工压力大小(xiǎo)不均。喷枪与饰面距离不一致。

　　解决方法：调整至适当的粘度。喷枪匀速移动，均匀涂覆墙面，不吸收涂料基面要干燥，符合要求后施工，太湿墙面不宜施工。待第一道料干透后再进行第二道施工，调整压力均匀，气压一般在0.4-0.7MPa(4-7kg/c㎡)，喷嘴与饰面距离一般在30-40㎝，并保持匀速移动。如果已流坠至表面，用(yòng)铲刀(dāo)铲除磨平，重新(xīn)喷涂批刮。

　　2.剥离

　　现象：涂膜附着力不良，给少许外力涂膜即呈现脱落现象。

　　成因：被涂物(wù)面不洁，涂料性质不良，每遍涂膜过厚。

　　解决方法：清理(lǐ)被涂物(wù)面后再涂装底层未充分(fēn)干燥（基层或腻子层）待基底面或腻子层充分(fēn)干燥后再施工，慎选良好的涂料施工腻子粘结强度过低，保证腻子处理(lǐ)层的牢固附着，不掉粉。控制每遍涂料的涂膜厚度封底的硬度过大，涂膜或饰面太光滑，底漆与面漆的结合力差注意底漆和面漆的配套，在光滑的饰面层要选用(yòng)附着力强，润湿性好的底漆。

　　3.隆起

　　现象：上层涂料侵蚀下层涂膜，使之膨胀附着不佳。

　　成因：头层涂膜未干，一次厚涂即喷第二层，基层水份含量较高。

　　解决方法：头层涂料应充分(fēn)干燥后才能(néng)涂刷二层料涂层过厚，每涂层宜薄，不宜过厚。出去水份，干燥后再施工上下层用(yòng)料配套送用(yòng)配套的體(tǐ)系用(yòng)料。

　　4.粒面（喷涂饰面发生砂粒非要求附着）

　　成因：涂料粘度过高，喷涂时距离被饰面过遠(yuǎn)，作业场所的除尘清洁处理(lǐ)涂料质量原因，涂装环境不洁。

　　解决方法：调整适当的涂料粘度，适当调整作业距离，选用(yòng)优质涂料。

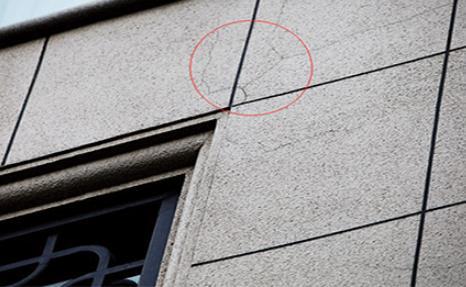

　　5.龟裂、裂痕

　　现象：裂纹常出现表层，龟裂则常发生达下层涂膜或基层，两者现象均成線(xiàn)状、多(duō)角或不定状裂纹、裂变。

　　成因：涂料上下系统不合，底层涂膜未干即进行二次施工第一道料干透后再进行下道施工一次喷涂过厚，缺乏延展性。

　　解决方法：调整涂料系统间相容性，选用(yòng)配套材料适量涂布，不可(kě)一次过厚涂料不良，慎选涂料或添加增塑剂。

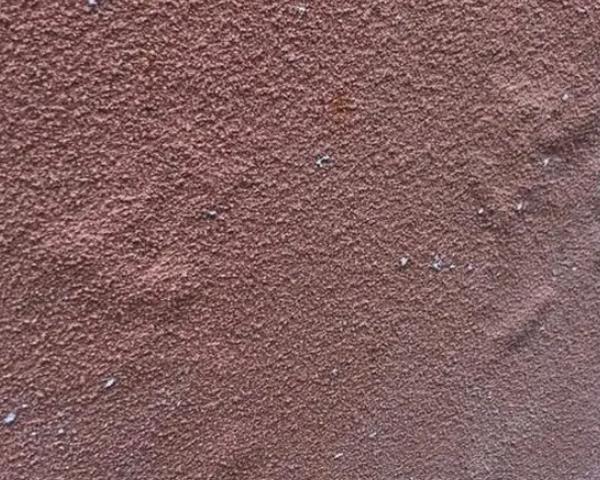

　　6.涂膜粗糙

　　现象：涂膜表面不洁，有(yǒu)颗粒点状分(fēn)布不匀。

　　成因：施工环境不洁，有(yǒu)灰尘、砂粒混入涂料中，和施工工具上有(yǒu)杂物(wù)或是涂膜未干时有(yǒu)杂物(wù)附着饰面刮风或有(yǒu)砂粒的环境不宜施工，施工前环境及工具处理(lǐ)清洁基层面不平整光洁，有(yǒu)砂粒灰尘。

　　解决方法：基层处理(lǐ)应平整清洁涂料或施工方法不对选用(yòng)优质涂料和正确的施工方法。

　　7.色差（发白、发花(huā)）

　　现象：同一饰面出现不同的颜色差异

　　成因：涂料的颜色混用(yòng)，使用(yòng)前没有(yǒu)搅拌均匀，批刮或喷涂不当，涂料施工后未干透遇水侵淋，选用(yòng)原材料不当。

　　解决方法：使用(yòng)前，对同批次、同色号料小(xiǎo)试颜色相同后再用(yòng)在同一个立面点涂料稀释不当，在使用(yòng)前适量稀释并搅拌均匀，应用(yòng)一个方面批刮、滚涂，同一个饰面用(yòng)同一种艺，每道工序必须干透再进行下道施工。施工前注意施工环境和天气，真石漆骨料干后即罩面，不要被雨水淋过后再罩面，那样会有(yǒu)水痕或发花(huā)发白现象涂料色泽不匀，选优质的涂料。

　　8.涂层太软

　　现象：良好的天气环境下，72小(xiǎo)时后涂层仍能(néng)用(yòng)指甲抠动。

　　成因：选择的乳液不恰当

　　解决方法：应选择粘结力较高，最低成膜温度也高一些的乳液，调整配方，适当稀释均匀配比不合理(lǐ)稀释不当。

　　9.掉砂太多(duō)

　　现象：施工时，在正常的压力艰巨使用(yòng)中，涂料容易掉砂。

　　成因：用(yòng)硬度较高，表面较紧密光滑的砂子时容易掉砂尽可(kě)能(néng)采用(yòng)天然砂，并且砂子有(yǒu)一定的级配砂料级配不当。

　　解决方法：选用(yòng)优质乳液，正确配比，在施工无困难的情况下，尽可(kě)能(néng)提高涂料的稠度，有(yǒu)助于解决掉砂问题涂料太稠时施工有(yǒu)困难，太稀则砂子上墙时的初黏度太低，都将造成砂子掉落乳液配比不当，含量太低。

　　10.阴阳角裂缝

　　现象：在真石漆喷涂过程中，阴阳角部位的涂膜出现裂缝。

　　成因：阴阳角石两个交叉面，如果喷上真石漆，在干燥过程中会有(yǒu)两个不同方向的张力作用(yòng)于阴阳角处的涂层，易裂缝。

　　解决方法：：发现有(yǒu)裂缝的阴阳角，用(yòng)喷枪尽量一次薄薄的覆喷，隔半小(xiǎo)时再喷一遍，直至盖住裂缝，对于新(xīn)喷涂的阴阳角，采用(yòng)薄喷多(duō)层法，即表面干燥后再喷，喷枪距离要遠(yuǎn)，运动速度要快，且不能(néng)垂直阴阳角喷，只能(néng)采用(yòng)散射，即喷两个面，让雾化边缘料扫入阴阳角。

　　11.平面裂缝

　　现象：涂层表面出现微细的裂缝

　　成因：天气温差太大，突然变冷，致使内外层干燥速度不同，表干里不干的现象导致裂缝。

　　解决方法：改用(yòng)小(xiǎo)嘴喷枪，薄喷多(duō)层，尽量控制每层的干燥速度，喷涂距离略遠(yuǎn)為(wèi)好。
